磁保持繼電器，有人也叫它“磁保持微斷開關”，是近幾年發展起來的一種新型繼電器，也是一種自動開關。和其他電磁繼電器一樣，對電路起著自動接通和切斷作用。所不同的是，磁保持繼電器開關狀態的轉換，是靠一定寬度的脈沖電信號觸發而完成的?，F(xiàn)在就讓我們來看看它的工作原理是什么吧！

       磁保持繼電器分為單相和 三相。據有關資料介紹，目前市場上的磁保持繼電器的觸點轉換電流，最大可達150A；控制線圈電壓分為DC9V、DC12V等。一般電器壽命10000次；機械壽命1000000次；觸點接觸壓降100mV。夠強悍的水平吧！因此，具有較一般電磁繼電器省電、性能穩定、體積小、承載能力大的特點。

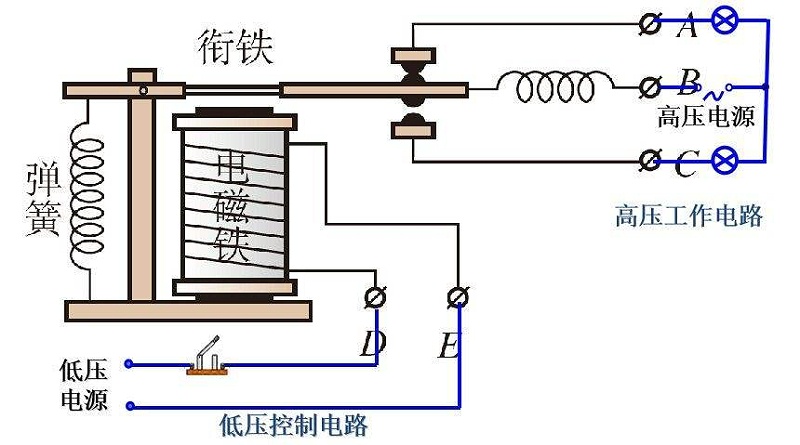

       我們來看下它的工作原理吧。磁保持繼電器，一般是由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。

      當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力下返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）吸合。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于磁保持繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時，處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“ 常閉觸點”。

       別忘記了它控制電路的功能哦！作為一種電子控制器件，它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路），通常應用于自動控制電路中，這對于電力電氣行業來說，無疑是一大福音。實際上，它是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著 自動調節、安全保護、轉換電路等作用。

      那么，它的動作原理又是怎樣的呢？作為微斷開關，其觸點開、合狀態，平時是由永久磁鐵所產生的磁力所保持的。當繼電器的觸點需要開或合狀態時，只需要用正（反）直流脈沖電壓激勵線圈，繼電器在瞬間就完成了開與合的狀態轉換。通常觸點處于保持狀態時，線圈不需要繼續通電，僅靠永久磁鐵的磁力就能維持繼電器的狀態不變。

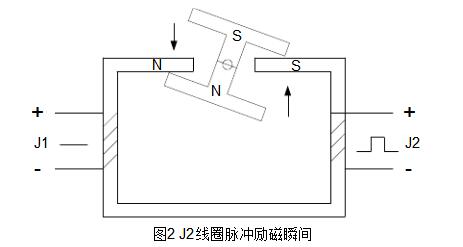

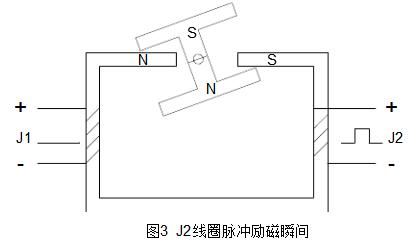

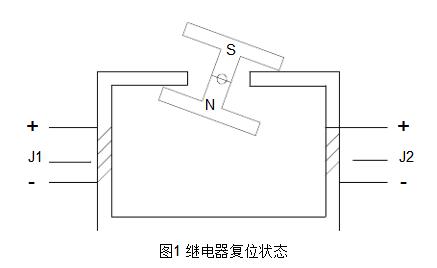

      當繼電器的觸點需要置位時，只需要用正直流脈沖電壓激勵線圈J2，線圈J2勵磁后產生的磁極與永磁鐵的磁極相互作用，同極性相互吸引，異極性相互排斥，使得繼電器在瞬間就完成了復位到置位的狀態轉換。下面的示意圖1-4，演示了具體狀態轉換過程，磁保持繼電器由置位狀態轉換為復位狀態的過程同理。

       而領航電氣旗下的，智能磁保持微斷開關，是我司自主獨立研發的一款專門針對電網用戶的智能型開關，此開關具有遠程開關、電能計量、過欠壓保護、掉電告警、重合閘、漏電保護等主要功能，采取GPRS/WIFI/RS485等多種通訊方式滿足客戶的場景需求，機構簡單、負載能力強、壽命長、動作頻率高、故障率小，是電氣設備安全運行的良好選擇。如果您對此感興趣，歡迎您搜索“珠海領航電氣”，了解更多精彩信息~
